NE斗式提升機產品介紹

NE型斗式提升機是應用廣泛的一種垂直提升設備，該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送，物料溫度在 250℃以下。

NE型板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料，重力式卸料·鏈條是優質合金鋼高強度板式鏈條，耐磨而可靠。驅動部分采用硬齒面減速器。

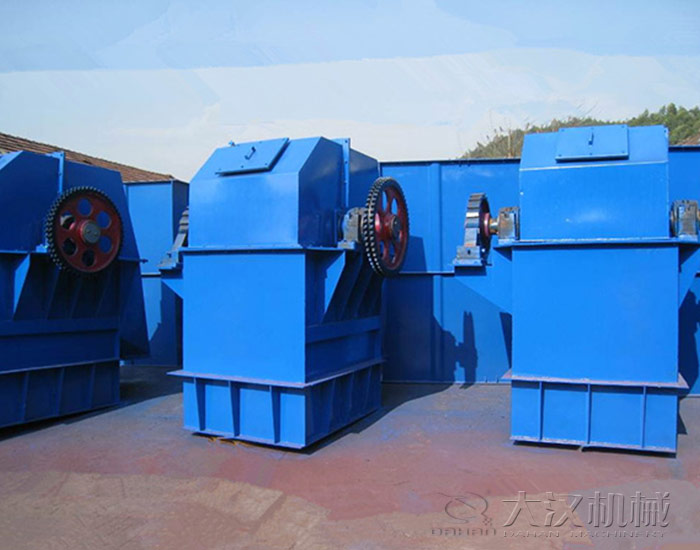

NE斗式提升機圖片

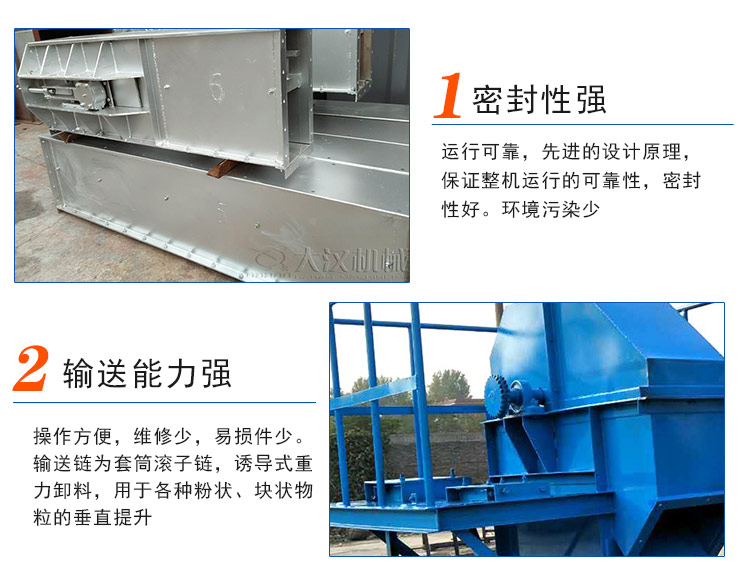

NE斗式提升機特點

1.密封性好，環境污染少。

2.操作、維修方便、易損件少。

3.使用成本低，由于和維修少，使用成本低。

4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。

5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.輸送能力大，該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h。

8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。

NE斗式提升機工作原理

NE型斗式提升機由運行部分(料斗與牽引膠帶)，帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間的機殼，驅動裝置，逆止制動裝置等組成，適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。

NE型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。YZ型軸減速器直接裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊、重量輕，而且其內部帶有異型輥逆止器，逆止可靠。

NE斗式提升機技術參數

型號	輸送量（m3/h）	大顆粒mm	物料松散密度（t/m3）	大提升高度m
NE15	10~15	40	0.6~2.0	35
NE30	18.5~31	55	0.6~2.0	50
NE50	35~60	60	0.6~2.0	45
NE100	75~110	70	0.6~2.0	45
NE150	112~165	90	0.6~2.0	45
NE200	170~220	100	0.6~1.8	40
NE300	230~340	125	0.6~1.8	40
NE400	340~450	130	0.6~1.8	30
NE500	450~550	140	0.6~1.8	30
NE600	550~660	150	0.6~1.8	30
NE800	680~830	165	0.6~1.8	30

型號	提升物料大顆粒/mm
	允許大顆粒比例/%
	10	25	50	75	100
NE15	65	50	40	30	25
NE30	90	75	58	47	40
NE50	90	75	58	47	40
NE100	130	105	80	65	55
NE150	130	105	80	65	70
NE200	170	135	100	85	70
NE300	170	135	100	85	70
NE400	205	165	125	105	90
NE500	240	190	145	120	100
NE600	240	190	145	120	100
NE800	275	220	165	135	110

型號	輸送量 (m3/s)	斗速	主軸轉速 (r/min)	運行部件質量/(kg/m)
NE15	15	0.5	15.54	27.5
NE30	32		16.45	35
NE50	60		16.45	64
NE100	110		14.13	89
NE150	170		14.13	112.3
NE200	210		10.9	134
NE300	320		10.9	188
NE400	380		8.3	205
NE500	470		7.1	223
NE600	600		7.1	274
NE800	800		6.2	313

價格型號等具體詳情請點擊右側欄“在線咨詢”了解。

感謝您對大漢機械的支持和信任！
