U型無軸螺旋輸送機介紹

無軸螺旋輸送機由無軸螺旋、U型槽蓋板、進、出料口和驅動裝置組成，U型槽內裝置有可換襯體，結構簡單。物料由進口輸入，經螺旋推動后由出口輸出，整個過程可在一個密封的槽中進行，降低了噪聲。

U型無軸螺旋輸送機

無軸螺旋輸送機與傳統有軸螺旋輸送機相比，由于采用了無中心軸、吊軸承設計，利用具有一定柔性的整體鋼制螺旋推送物料，因而具有以下突出優點：

　　1、螺旋具有超強耐磨性和耐用性，使用壽命長。

　　2、抗纏繞性強：無中心軸干擾，對于輸送帶狀、易纏繞物料有特殊的優越性，防止阻塞引起事故。

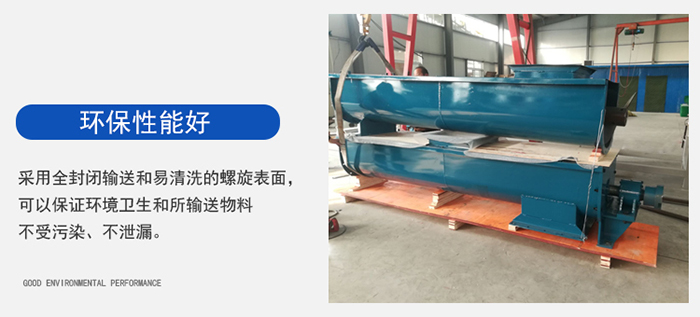

　　3、環境保護性能好：采用全封閉輸送和易清洗的螺旋表面，可以保證環境衛生和所輸送物料不受污染、不泄漏。

　　4、扭距大、能耗低：由于螺旋無軸、物料不易堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。

　　5、輸送量大：輸送量是相同直徑傳統有軸輸送機的1.5倍，大達40m3/h。輸送距離長，可達25米，并可以根據用戶需要，采用多級串聯式安裝，超長距離輸送物料。

6、結構緊湊，操作簡便，經濟耐用，維護量極少，維護費用低。

產品結構

本產品主要由驅動裝置，頭部裝配，機殼，無軸螺旋體，槽體襯板，進料口，出料口底座等組成。

1、驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

2、頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

3、機殼：機殼為U型或O 型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

4、無軸螺旋體：材質為不銹鋼或碳鋼。

5、槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。

6、進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

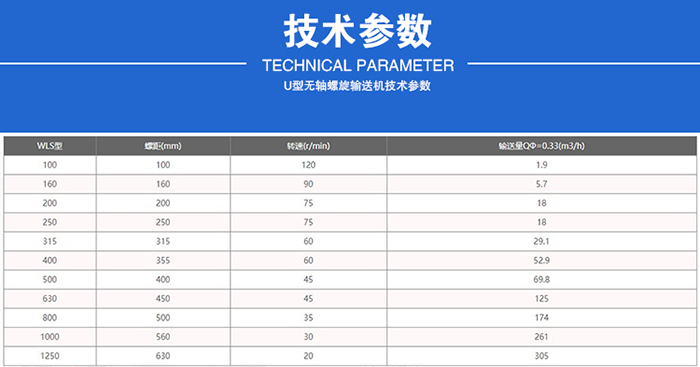

U型無軸螺旋輸送機技術參數
